Composants optiques de guidage et de formage du faisceau
Vous obtenez également avec nos lasers des composants optiques de qualité TRUMPF pour l'intégration dans des installations de fabrication déjà existantes ou nouvellement conçues. Ils ont été spécialement développés pour le quotidien industriel rude et ont été entretemps éprouvés mille fois sur la terre entière.
Pour le guidage et le formage du rayonnement laser CO2 très puissant, seules des optiques de cuivre directement refroidies par eau avec une résistance de rayonnement et une qualité de surface maximum sont utilisées. Les boîtiers des optiques usinés avec précision sont étanches à la poussière et munis de capteurs pour la surveillance de la position du miroir afin d'exclure de façon sûre la sortie incontrôlée du rayonnement laser. Les montures de miroir disposent de dispositifs à changement rapide de façon à ce que le contrôle, le nettoyage ou l'échange d'un miroir ne requiert par son réajustage.

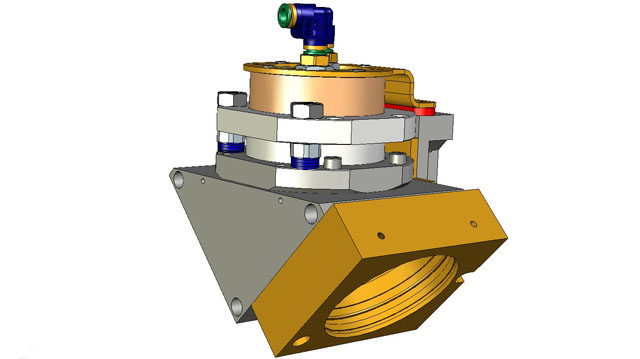

Miroirs de déflexion TRUMPF TUS
Ces unités de miroir de déflexion sur 90 degrés sont disponibles avec des ouvertures comprises entre 43 mm et 80 mm et une capacité de charge max. de 20 kW max. Grâce à leur stabilité thermomécanique élevée, ils permettent la réalisation de tâches de guidage de faisceau exigeantes sur de grandes distances.

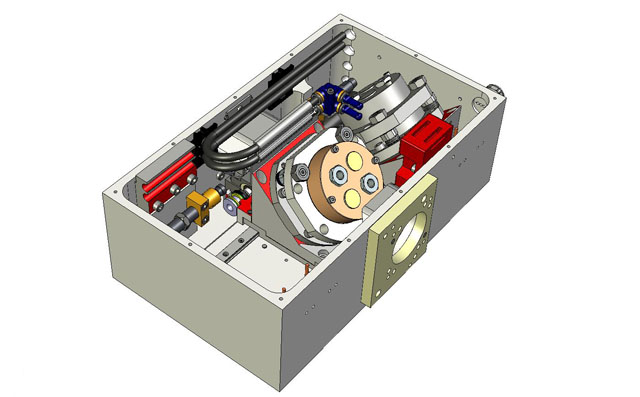

Aiguillage de faisceau à 2 voies TRUMPF
L'aiguillage de faisceau à 2 voies est composé d'une enceinte de protection résistante au faisceau avec interrogation de sécurité intégrée. Les blocs des miroirs de déviation à déplacement pneumatique sur un guide linéaire de précision sont équipés de fixations à changement rapide et de surveillances électriques des miroirs. Un boîtier ASI est utilisé comme interface électrique.

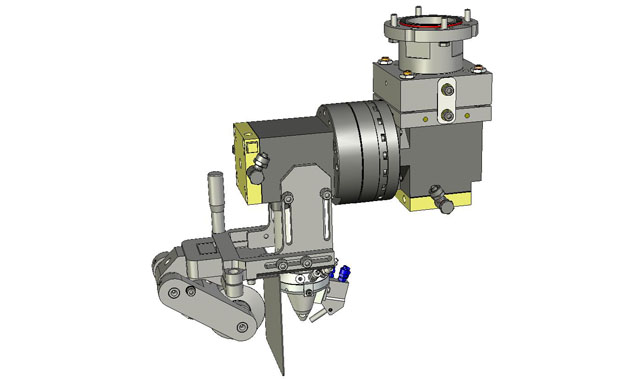

Système optique de focalisation par miroir TRS TRUMPF
Les systèmes optiques de focalisation par miroir de cette série disposent d'une ouverture libre de 50 mm et présentent comme caractéristique particulière un axe de pivotement qui permet d'aligner le faisceau laser de façon définie dans un angle par rapport à la pièce. Les optiques sont équipées de buses de soudage pour l'alimentation de gaz coaxiale et latérale. Les distances focales des miroirs de focalisation utilisables s'étendent de f = 100 mm à f = 300 mm.
Système optique de focalisation par miroir TRS TRUMPF
Les systèmes optiques de focalisation par miroir de cette série disposent d'une ouverture libre de 50 mm et présentent comme caractéristique particulière un axe de pivotement qui permet d'aligner le faisceau laser de façon définie dans un angle par rapport à la pièce. Les optiques sont équipées de buses de soudage pour l'alimentation de gaz coaxiale et latérale. Les distances focales des miroirs de focalisation utilisables s'étendent de f = 100 mm à f = 300 mm.
