Algemeen

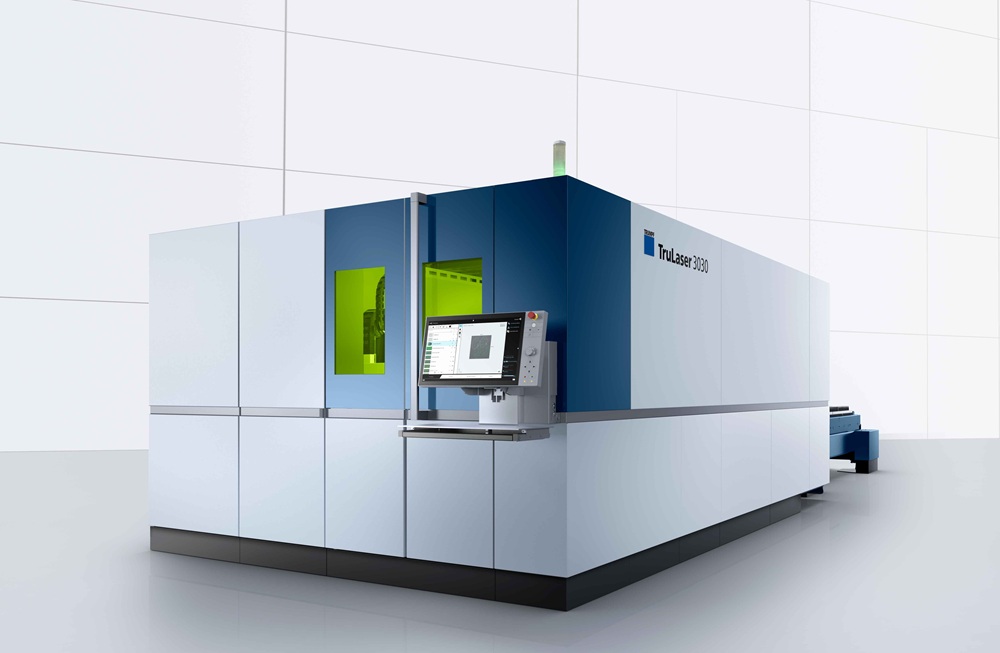

Machine

• Werkbereik: 3000 × 1500 mm
• Gesloten machineframe
• Langstransportband
• Verplaatsingseenheid voor zeer nauwkeurige bewerking
• Gantry-aandrijving in combinatie met lineaire directe aandrijvingen
• Koelaggregaat voor machine en laser (water-lucht)
• Werkruimteverlichting
• Positie-laserdiode
• Sproeiinrichting
• Automatische düsenreiniging
• Geïntegreerde schakelkasten
• Geïntegreerde kast
• Gesloten laserstraalgeleiding via laserlichtkabel (LLK)
• Machinestatuslampje
• Transport- en montage-inrichting

TRUMPF laser

• Excitatie via pompdioden
• Laservermogenbesturing

Snijeenheid

• Een-snijkop-strategie
• Universele snij-eenheid met adaptief lenssysteem
• Beschermglas
• Online toestandscontr. v beschermglas
• Automatische düsencentrering

Besturing

• Snelle naproductie
• Besturing SINUMERIK 840D SL
• Ergonomisch bedieningspaneel met 21,5" breedbeeld-multitouch kleurenbeeldscherm
• Geïntegreerde technologiegegevens
• Automatische uitschakeling
• Programmeerbare snijgas- / -drukselectie
• Microweld
• Interface remote support
• Productieschema
• Bewerking meerdere platen
• Condition Guide
• Cutting Guide

Functies

• AdjustLine
• ControlLine
• FastLine
• FlyLine
• FocusLine
• NitroLine
• PierceLine
• PlasmaLine
• Koper-snijpakket
• Messing-snijpakket

Gegevensoverdracht

• USB-interface
• RJ-45 netwerkinterface
• Central Link
• Online Update Manager

Veiligheid

• CE-markering en EG-machinerichtlijn
• Foto-elektrische beveiligingen
• Meerkamerafzuiginstallatie
• Machinebekleding met gecertificeerde ruit deur rechts

Uitgebreide standaard configuratie

• Compacte stofvanger
• Schuifdak
• Opleglijsten van constructiestaal
• Stroomtoevoer TruDisk via de machine
• Netwerkinstallatie via remote support
• Automatische palletwisselaar in lengterichting (standaard/zware uitvoering)
• Omgevingstemperatuur machine 5 tot 40°C/45°C
• Nanojoints
• Dynamic Focus Control



De machine heeft de volgende opties

TruDisk 8001 met 1 LLK uitgang

Düsenwisselaar

DetectLine

Drop&Cut

Geïntegreerde camera 1 voor procesbewaking

Snijpakket Highspeed Eco

CoolLine met waterreservoir

Voorfilter gassen stikstof en zuurstof

Voorbereiding LiftMaster Compact
